Технология горизонтально направленного бурения (ГНБ)

Горизонтальное направленное бурение широко применяются при строительстве подземных коммуникаций, таких как: прокладка кабелей связи и электрокабеля, прокладка нефте- и газопроводов, теплопроводов, а также канализации и водопроводов.

http://www.youtube.com/watch?v=WqDxP2d3IuE

Технология ГНБ - горизонтально направленного бурения (анимация 1)

Использование технологии бестраншейного бурения имеет ряд преимуществ и позволяет выполнять работы не только под естественными ландшафтными преградами: реками, озёрами, лесными массивами, но и в густонаселенных городских районах, в том числе под памятниками архитектуры, при наличии уже имеющихся коммуникаций, под железнодорожными путями и т.д. В случае необходимости проведения подземных коммуникаций под такого рода препятствиями, выполняются проколы.

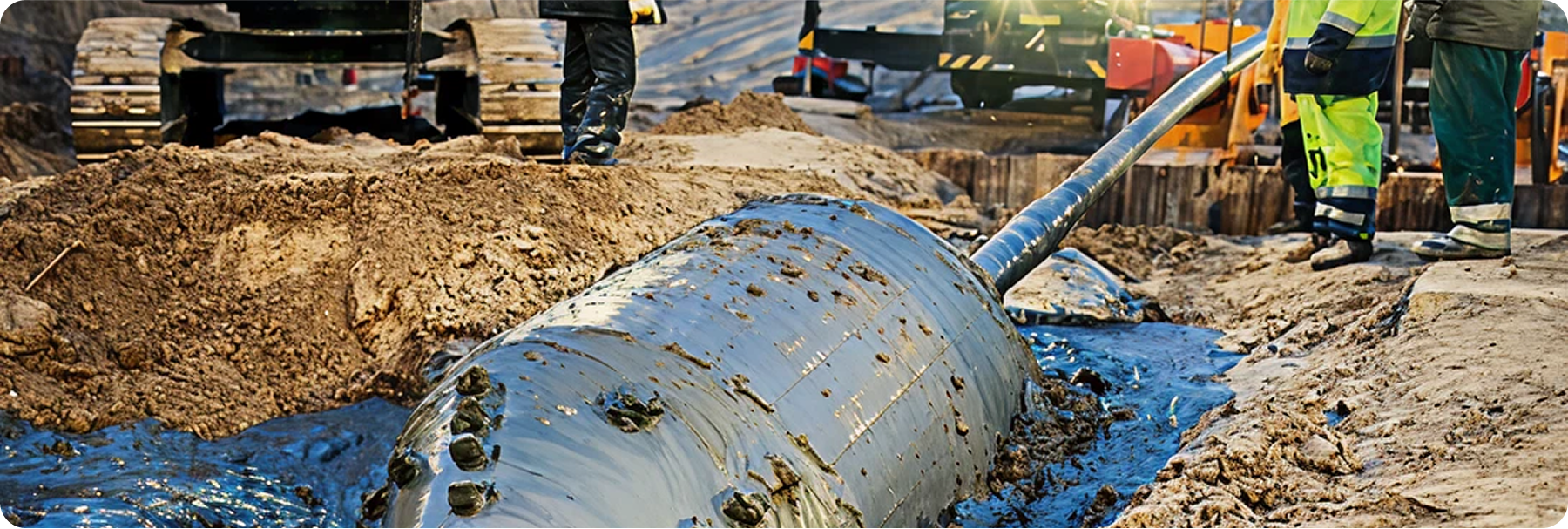

Протягивание труб по технологии ГНБ

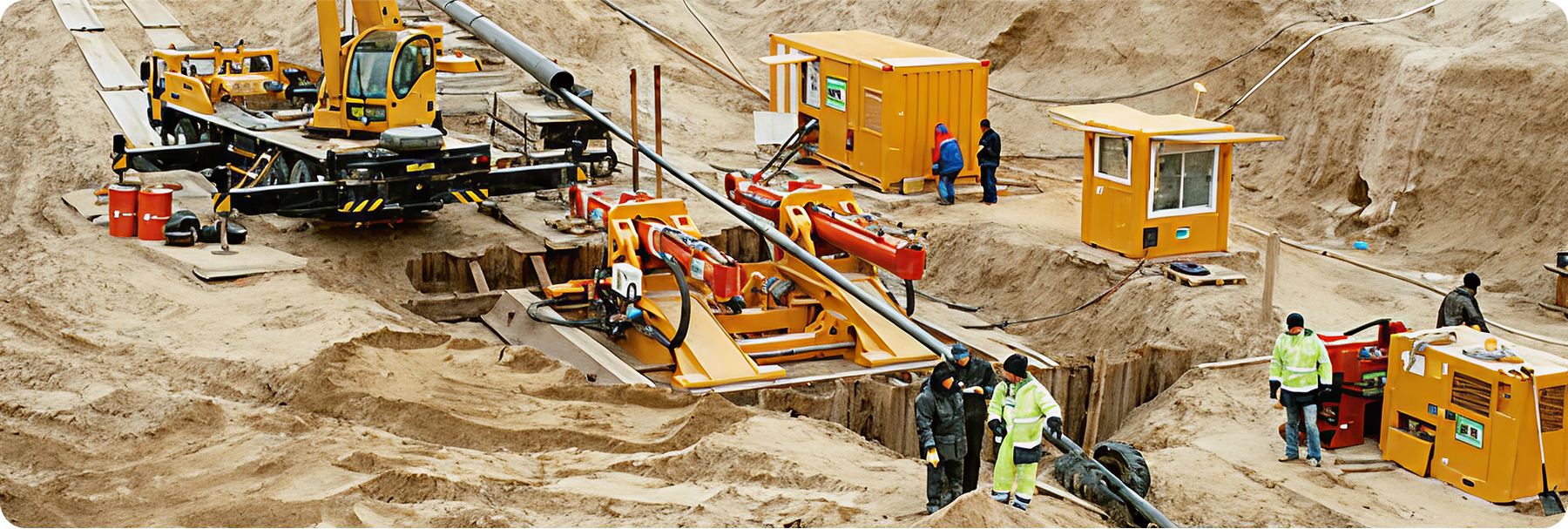

Строительная площадка. Протягивание труб методом ГНБ.

Прокол под дорогой и прокол под железнодорожными путями выполняется по той же технологии, что и другие проколы - методом горизонтально-направленного бурения. Данный вид работ подразумевает выкапывание с обеих сторон приямков - стартового и приемного, что значительно упрощает работы по прокладке подземных коммуникаций. Дорожное покрытие не повреждается и остается в том же виде, что и до начала работ. Нет необходимости разбирать железнодорожные пути и приостанавливать движение поездов и товарных составов.

Для исключения размывания берегов и донных отложений водоемов следует выполнять проколы в обязательном порядке, так как в таких местах выполнение работ традиционным способом невозможны. Прокол под рекой, озёрами и оврагами обоснован в таких экстремальных условиях работы как, высокий уровень грунтовых вод, невозможность экскавации грунта, наличие специфического грунта, твердых пород и т.д.

Работы выполняются с применением профессионального бурового инструмента со специальным локатором. На экране локатора специалист-оператор видит все движения бура под землей и может оперативно реагировать на все изменения траектории его прохода и своевременно сообщить об этом машинисту буровой установки. В случае возникновения препятствий на пути бура: крупные камни, металлические предметы и другие предметы мешающие свободному прохождению буровой головки они легко огибаются, оператору достаточно изменить угол атаки буровой лопатки. Также локационная система выполняет ряд полезных функций без которых нормальное бурение по проложенному маршруту было бы невозможно.

http://www.youtube.com/watch?v=UsWGcCT--RQ

Технология ГНБ - горизонтально направленного бурения (анимация 2)

С помощью локационной системы специалист-оператор определяет местоположение буровой головки, температуру зонда, глубину, угол наклона, положение буровой лопатки, а также другие не менее важные параметры. Буровая установка имеет компактные размеры, удобна в эксплуатации за счет неприхотливости, простоты эксплуатации и обслуживания. Глубина бурения скважины составляет от 1 до 30 метров.

Технология ГНБ имеет четыре этапа:

  • подготовительный этап,
  • бурение пилотной скважины,
  • расширение скважины, затягивание трубопровода или футляра для кабеля в скважину,
  • завершающий этап.

Технология бестраншейного бурения и проколов ГНБ экономически выгодна. Исключаются дорогостоящие земляные работы, сокращаются расходы на сотрудников рабочих специальностей, минимизируются расходы на электроэнергию, так как установки полностью автономны. При использовании метода горизонтально-направленного бурения не разрушаются уже проложенные коммуникации, покрытия транспортных магистралей, наземные объекты под которыми проводятся проколы, остаются нетронутыми водоемы, лесные массивы и железнодорожные пути.

Подробнее об услуге горизонтально-направленного бурения, условиях и ценах можно прочитать на нашем сайте, в разделе «Услуги/Производство работ ГНБ»

Также вам может быть интересен следующий материал: Описание технологии бурения методом ГНБ, Подробнее о технологии ГНБ

С уважением, коллектив компании ООО ГК «АФАРИ групп»
